內蒙古一體化凈水設備
編輯：氣浮機廠家中僑啟迪 來自：http://www.czzshg.com /日期：2019-04-11 13:48 | 人氣：
內蒙古一體化凈水項目是處理水量每小時250方的凈水工程、本工程使用的是我廠研制生產的一體化凈水設備、本設備主體使用的是碳鋼材質制作。
【1】布水裝置：原理：本一體化凈水器設備在運行過程中，原水首先進靜態管道混合器投加藥液聚合氯化鋁后初步混合，再進入管式布水區，并起到均勻布水及導流的功能，水質調節均化、原水在經過均允布水穩流上升至反應絮凝區。優點：均勻布水、抵抗進水不穩沖擊力、調節水質設備內部無死角集泥等。
優點：均勻布水、抵抗進水不穩沖擊力、調節水質設備內部無死角集泥等。
【2】高濃度反應區：原理：在本設備中高濃度絮凝裝置是起到一定的作用，是水廠常規物理處理三大工藝最初的一道關鍵工序，反應效果直接影響到出水水質和水量。能使水中的雜質顆粒、膠體和溶解物等雜質的源水，向水中加入混凝劑（或絮凝劑）時，液相和質相幾乎是同步的流態，當流經反應裝置過程中，由于水流通道的不斷改變，使固、液相質點不僅具有主體流動，還具有上、下、左、右的脈動循環，在通過循環反應區過程中，原水中的細小礬花與污泥進行充分接觸，發生絮凝反應，使水中的小礬花逐漸狀大，形成大顆粒絮狀體，雜質顆粒去除率高。為沉降創造有利條件，同時提高污泥的濃縮倍率，提高污泥區污泥含量，減少系統的自耗水率。因而本裝置能適應各種高濁度的原水，雜質顆粒去除率高。在一定使用條件時，還具有除藻功能。
優點：占地面積小、沉淀效果好、一體化整體設計無需單獨設置、反應時間短等。效果：提高污泥區污泥含量、形成絮體顆粒大、排出污泥濃縮高、雜質顆粒去除率高。

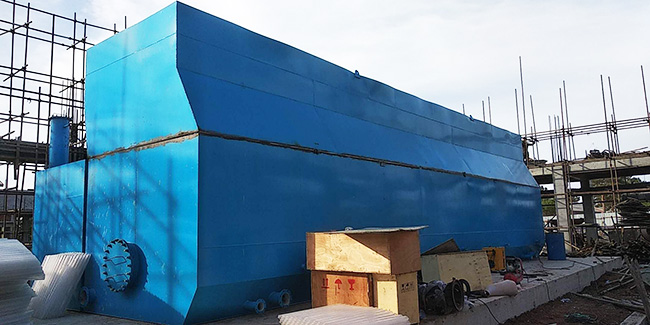

一體化凈水設備安裝現場
【3】高效沉淀區：原理：水經加混凝劑高濃度反應區后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，經過梯形斜板沉淀室沉淀完成固液分離，沉淀區采用聚丙稀斜管填料，安裝角度66度，孔徑為Φ35mm、斜長為1000mm的斜管填料，交錯分層排列安裝。
加速了沉淀速度，提高了沉淀效果。增加沉淀區表面負荷，排泥采用大面積V型集泥，分開式排泥，達到排泥速度快不多浪費水源，固液分離效果好，耐沖擊負荷大，有除鐵錳等功能。
效果：原水進高效沉淀區濁度在1000NTU時，保證在沉淀集水槽區水小于20NTU，在進入過濾區。
【4】全自動過濾區：
原理：澄清后的水則由凈水裝置上部配水裝置，進入過濾室內，并由上而下通過濾料層、濾頭匯集至裝置底部的清水室，并由連通管通至裝置頂部的清水池。設備反沖洗虹吸排污，水經濾料層過濾一定時間后形成卡污層，由濾料層的運行阻力逐漸增大，過濾室水位逐漸上升，當水位上升至虹吸輔助管時，虹吸管內空氣隨著虹吸輔助管排水，將虹吸管內空氣不斷帶走，形成負壓，最終使虹吸管內的水位接通，即形成虹吸，過濾室上室清水在清水層的靜壓及真空吸引下迅速反沖洗，裝置內清水按照正常運行路徑反方向返回，當清水經過濾料層時即開始對濾料進行反沖洗，反洗強度通過調節虹吸排水管管口的錐形調節板，預先設定反洗強度及反洗歷時，反沖洗歷時4—6分鐘。反洗強度為14—18L/m2.S反洗強度可調
內蒙一體化凈水設備優點：占地面積小、沉淀效果好、一體化整體設計無需單獨設置、反應時間短等。效果：提高污泥區污泥含量、形成絮體顆粒大、排出污泥濃縮高、雜質顆粒去除率高。

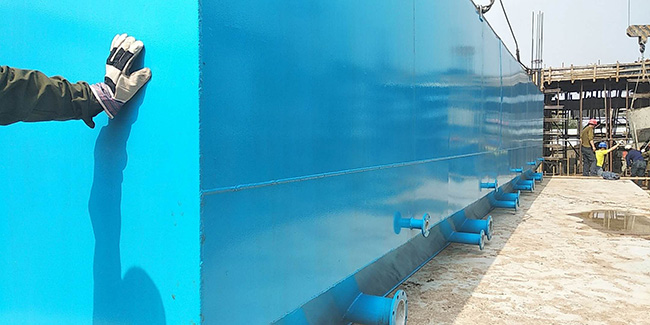

一體化凈水設備安裝現場
本一體化凈水裝置除了對原水泵房及加藥系統的管理外，凈水裝置本身從反應、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖、排污等一系列自動運行程序，達到了自動運行的要求，值班人員只要定時作水質監視測定工作外，無需對凈水裝置操作管理。
內蒙一體化凈水設備自動化運行，值班人員定時作水質監視測定工作外，無需對凈水裝置操作管理。對雜質顆粒去除率高、具有除藻功能、能保證多余的泥渣雜質排出濃度高，不浪費水源。處理后的凈水水質濁度低飲用水保證小于0.5-1NTU。虹吸反洗性能強，具有自身產出凈水作為反洗水功能，無需另設其它輔助設施反洗。
本設備沉降區分為上下兩部分，主要是投加藥液PAC（絮凝劑）后依據淺層沉淀理論，設置了斜管加速沉降，下部沉降快速形成的大顆粒狀絮體，在兩層斜管之間由于水流方向發生改變，將會增加小顆粒絮體間的接觸機會，在流經上層斜管時，進一步提高水質，沉淀池污泥一部分回流絮凝反應池，剩余污泥部分入污泥區，污泥定期外排。斜管清水區出水經波形多孔集水板集水，均勻分配給分配水箱，分配水箱出水進入濾池，進行過濾去除泄漏的微量懸浮物，出水經沖洗水箱進入蓄水池。該濾池采用反射板布水，多孔板集水，濾料為石英砂反沖洗為達額定水頭損失后，自動虹吸反沖。

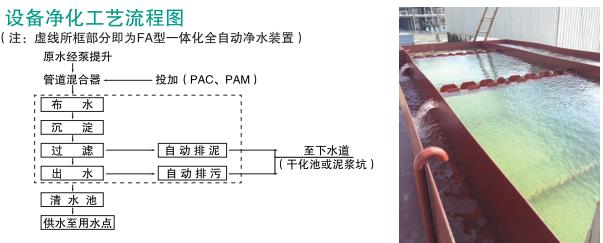

內蒙設備工藝流程圖
