光伏電站監控就是將光伏電站的逆變器、匯流箱、輻照儀、氣象儀、電表等設備通過數據線連接起來，用光伏電站數據采集器進行這些設備的數據采集，并通過工業網絡等方式上傳到網絡服務器或本地電腦，方便電站管理人員和用戶對光伏電站的運行數據查看和管理。光伏電站監控可以進行集群監測和管理，有利于進行數據匯總、生成曲線、數據分析，大量節約人力成本。
      光伏電站一般建設在屋頂或者偏僻的地區，現場查看不是很方便，而且發電的數量直接和經濟效益掛鉤，因此光伏監控有利于人們及時發現并解決問題。
      宇航在光伏發電站監控系統解決方案中采用了YH6248GS-SFP,YH648GS-SFP經數據采集，網絡傳輸，中心監控，以及使用端口匯聚實現上傳至站控制層的鏈接冗余。核心機房由宇航工業以太網交換機YH6248GS-SFP組成，YH6248GS-SFP匯聚多個環網數據流量。由YH648GS-SFP工業以太網交換機組成多個千兆冗余環網組成冗余協議，每個環網通過物理相隔離，提高網絡的安全性，保障了網絡的無憂切換。

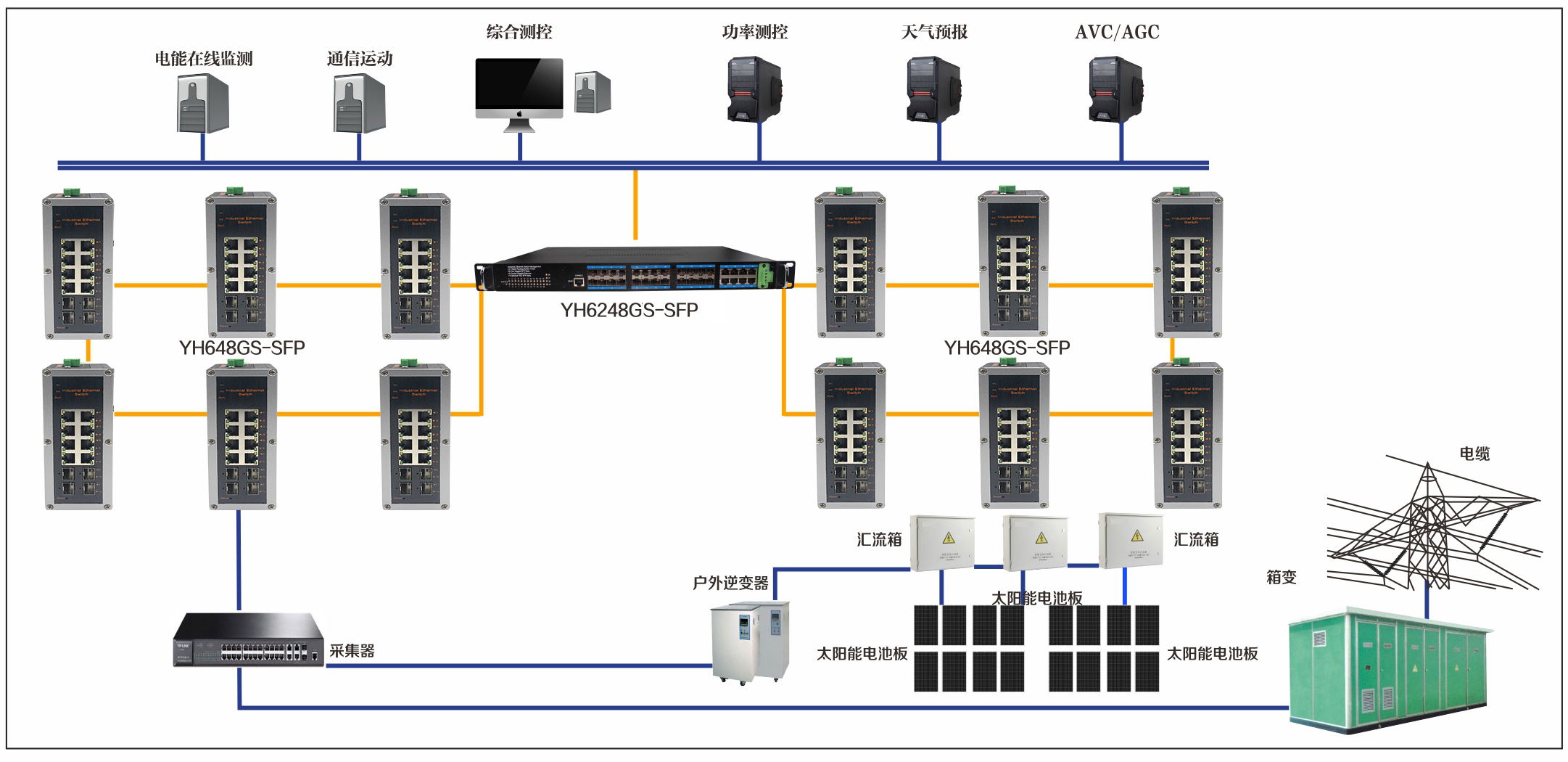

系統拓?fù)浣Y(jié)構圖：光伏發電站監控系統利用環網進行集群監測和管理

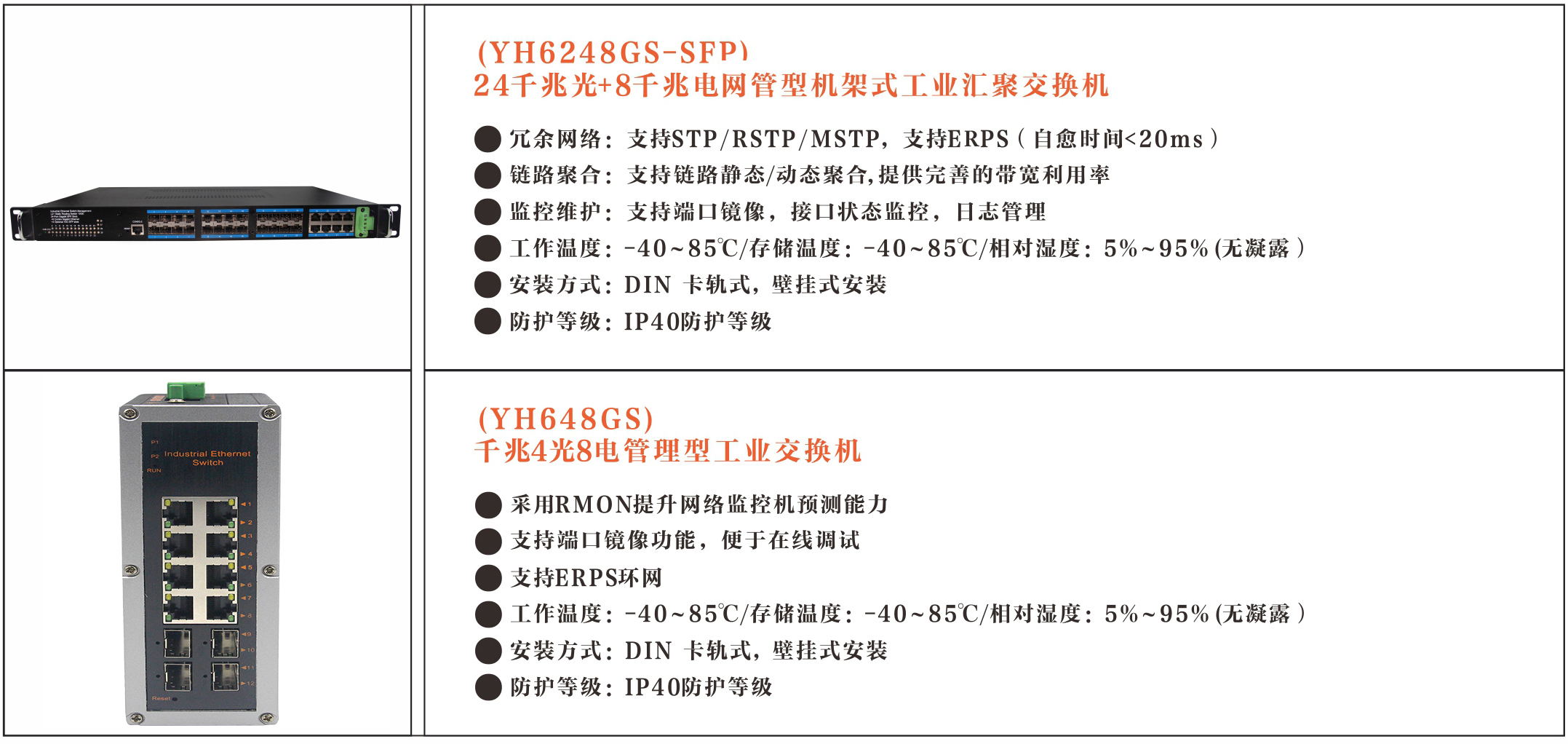

選型產品：
