一體化凈水器設計
編輯:氣浮機廠家中僑啟迪 來自:http://www.czzshg.com /日期:2019-07-25 15:00 | 人氣:
一體化凈水器工藝階段設計
1、混凝劑的投加設計:
混凝劑的投加,是根據原水濁度的變化,經投藥設備控制投加混凝劑的數量,使混凝劑投加達到最優化,保證出水濁度。投加系統包括:壓力加藥罐(適用小型凈水器)或加藥桶和計量泵。
2、混合:
混凝劑投加到原水中,經混合器將原水與混凝劑快速混合,混凝劑充分均勻地?cái)U(kuò)散于水體中,為后續絮凝反應接觸過濾創造有利條件。設備配置的改良型管式靜態混合器具有小阻力高效率的優點,可節省混凝劑投加量20%-30%。

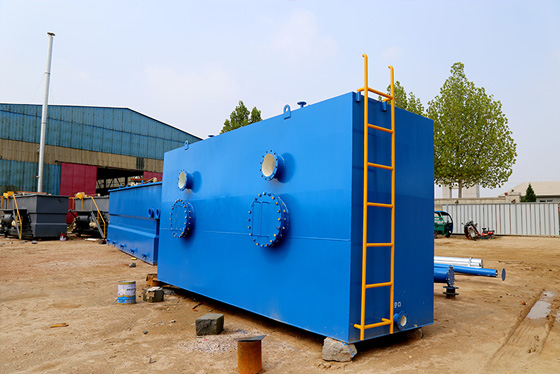

一體化凈水器設計
3、接觸過濾:
混凝劑經混合器快速與原水混合后一同進入接觸濾層,在濾層的接觸碰撞完成絮凝反應,將水中雜質懸浮物與膠體顆粒反應成均勻的礬花,同時被濾層截留,以保證出水濁度低于1度。過濾器濾料采用φ0.8-φ1.5毫米的均質石英沙濾料,濾速約為8-10m/h。過濾器具有自動反沖洗功能,既減少了管理工作量又確保了一體化凈水器的出水水質。
4、反沖洗:
一體化凈水器的過濾器工作一段時間后,濾層中截留的污物達到相當?shù)牧繒r(shí),過濾層過濾阻力增大,造成過濾水量減少。這時設備自動對濾層進行反沖洗,把濾層中截留的污物反沖到排污溝排放,恢復濾池的過濾能力。反沖洗水由過濾器自帶水箱提供,反沖洗強度15升/(平方米? 秒),反沖洗歷時4-5分鐘。
5、消毒:
過濾出水經投加消毒劑后流入清水池。消毒劑也是經投加設備控制消毒劑投加量,保證出水水質達到飲用水標準。投藥系統包括:特制加藥桶和投藥器。

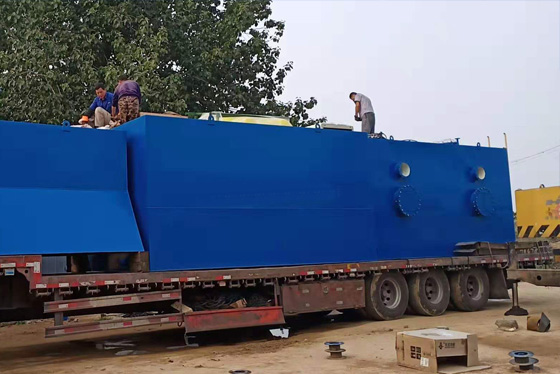

一體化凈水器設計1
一體化凈水器原理設計介紹
一體化凈水器集混合反應、絮凝沉淀、過濾出水為一體,全自動一體化凈水設備,通過設備自身的特殊裝置結合電氣控制自動完成加藥、配水、排污泥、反沖、排污等運行程序。全自動凈水器自動化運行,無需人員操作,避免了人為操作造成的水質不穩定,一體化凈水設備,使處理后的水質優良穩定。
特別適用于工礦企業的給水處理和中、小型自來水廠的自動化管理。全自動凈水器是實現水廠自動化管理的重要單元,無需人員操作、全自動運行的一體化凈水器裝置,配合自動加藥裝置及消毒設備,即可成為一個具有全套功能的凈水站(廠)。
性能優點
⑴凈水裝置本身從旋切高密度反應、絮凝高密度沉淀、隔氣、混合攪拌、水力沉砂、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖洗、排污等一系列運行程序,均達到了全自動運行的效果,中央控制柜內留有PLC接口,值班人員只要定時作水質監視外,無需對凈水裝置操作管理。
⑵高濃度旋切攪拌絮凝層,能使原水中的雜質顆粒在其間得到充分的碰撞接觸,吸附的機率增大,因而能適應各種原水的水溫和濁度,雜質顆粒去除率高。

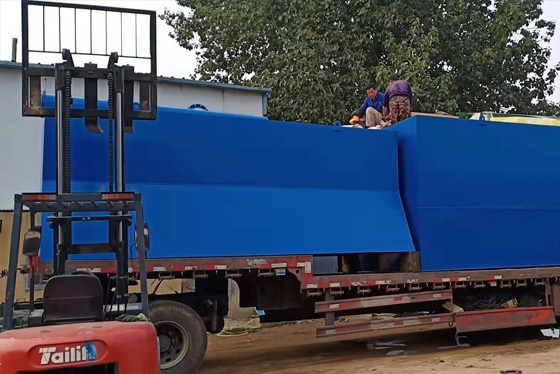

一體化凈水器設計
⑶迅捷的四斗泥渣濃縮室及可調式自動排泥系統,能保證多余的泥渣及時排除,從而保證穩定的雜質顆粒去除率。
⑷高效的絮凝及沉淀效果,使沉淀出水水質一直保持良好的狀態。
⑸新穎獨創的集水系統及最省的集水水頭,使集水更為均勻有效,不僅提高了體積利用系數,而且其集水水頭極小。
設備自耗水率低約在1%左右,對節省寶貴的水資源起著積極作用。
中僑環境一體化凈水器占地面積小,與一般凈水構筑物相比,可節省占地面50%以上,便于擴建、改造、搬遷,或移地再用。
基建工期短,為常規的澄清過濾設施施工周期的四分之一。
