北京高效溶氣氣浮機裝置
編輯：氣浮機廠家中僑啟迪 來自：http://www.czzshg.com /日期：2024-01-16 10:10 | 人氣：
1、北京高效溶氣氣浮機裝置——工藝技術說明
高效氣浮裝置采用微納米氣泡發生、次表面捕集、層流原理等核心技術，高效分離污水中的懸浮物。
利用清水或部分處理后的回流水，經微納米氣泡，氣泡直徑10～20μm，發生器將空氣吸入混合，形成溶氣水，在氣浮池內減壓釋放。溶入水中的空氣以微納米氣泡形式析出，具有很高的表面積和吸附能力，對不同濃度污水的懸浮物均可較好的去除，處理后部分清水（回流比20-30％），經氣浮循環工作泵，加壓進入溶氣罐中與空氣進行混合，空氣溶解到水中，這時的溶氣效率達到95％以上。溶解在水中的空氣從水中釋放出來，形成粒徑微納米級的微氣泡，微氣泡同污水中的懸浮物結合，使懸浮物在污水中的比重變小，直至浮上水體表面，形成大量浮渣，再由氣浮池上安裝的鏈式刮沫機，把浮渣清除，達到處理效果。

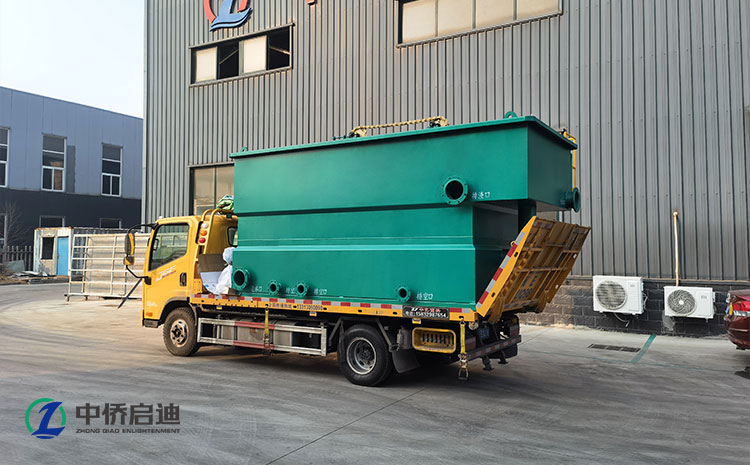

北京高效溶氣氣浮機裝置
2、北京高效溶氣氣浮機裝置——主要特點
（1）與系統DCS控制聯鎖，實現了機電儀一體控制。
（2）空氣壓縮機的停止或開啟均由溶氣罐的液位計控制。最高液位開機，最低液位關機，由溶氣罐液位、空壓機、DCS形成閉合控制系統。
（3）溶氣工作泵、溶氣罐的液位、 DCS形成一閉合回路控制系統，參與氣浮單元控制。
（4）部分回流溶氣氣浮，回流比20-30％。

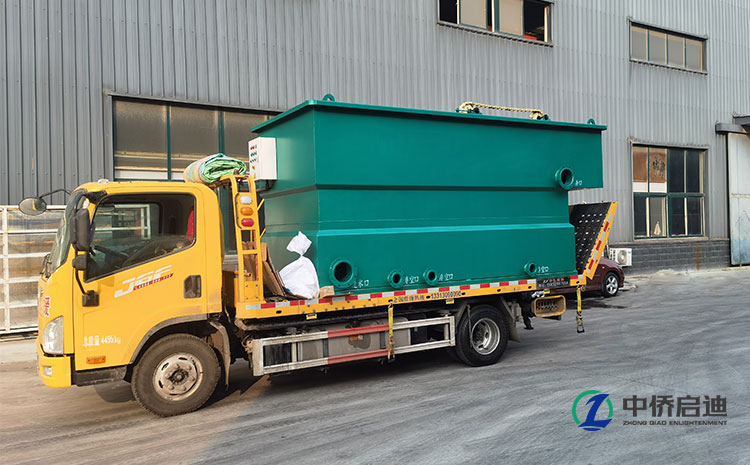

北京高效溶氣氣浮機裝置
3、北京高效溶氣氣浮機裝置——構造描述
（1）溶氣裝置
高效氣浮裝置中的溶氣系統組件，需運用快速微納米氣泡溶氣裝置。
本裝置涉及一種快速微氣泡溶氣裝置，包括呈橫臥的溶氣罐體，溶氣罐體的橫截面為圓形，在溶氣罐體的一端連接有進水管，在溶氣罐體的另一端連接有出水管，在出水管一端的溶氣罐體上連接有進氣管，在進氣管的壁體上開設有進氣孔；在溶氣罐體的內壁沿著其長度方向固定有若干組呈間隔設置第一溶氣機構，在相鄰兩組第一溶氣機構之間的溶氣罐體的內壁固定有一組第二溶氣機構，在最尾端位置的第一溶氣機構尾部的溶氣罐體的內壁沿著其長度方向固定有若干組呈間隔設置的第三溶氣機構；在溶氣罐體的軸線方向上，第一溶氣桿與第二溶氣桿呈錯位設置，且第二溶氣桿與第三溶氣桿呈錯位設置。本裝置需要做到節能，溶氣效率超過常規壓力溶氣系統，系統的可靠性需超過常規溶氣系統。
本項目所使用的溶氣系統，溶氣系統中射流器的尾部的引流管中，使用第一溶氣桿、第二溶氣桿以及第三溶氣桿，并保證在溶氣罐體的軸線方向上，第一溶氣桿與第二溶氣桿呈錯位設置，且第二溶氣桿與第三溶氣桿呈錯位設置。使用該機構，有助于壓縮空氣更充分溶解于水中，極大地提高了溶氣效率。溶氣效率需達到95%。
（2）氣泡過濾室裝置
高效氣浮需具備氣泡層污水處理系統的氣泡過濾室裝置。
氣泡層污水處理系統的氣泡過濾室裝置在氣泡過濾室室體的底板上部固定有開有空洞的第一隔板，在氣泡過濾室室體的底板上方的第一隔板上固定有均勻收水板，在均勻收水板上均勻開設有收水孔；且在從左向右的方向上，單位面積的均勻收水板上所開的收水孔的總面積呈逐漸縮小設置，在均勻收水板的右端部固定有第二隔板，第二隔板與第一隔板之間形成氣泡過濾區，該氣泡過濾區為長方體形空腔，且氣泡過濾區的長邊長邊長度與寬邊長度之比為1~1.3：1；可以使得氣泡層分布在氣泡過濾區間內部所有空間，氣泡過濾區內的氣泡層深度達到1500~2000mm，由濃密的微小氣泡群攔截和吸附污水中的懸浮物。
高效氣浮需在分離區的清水收集系統中使用氣泡過濾技術，使得氣泡層分布在氣泡過濾區間內部所有空間，充分利用氣浮內部所有空間，提高了氣浮的處理效率，可有效提高氣浮的負荷。

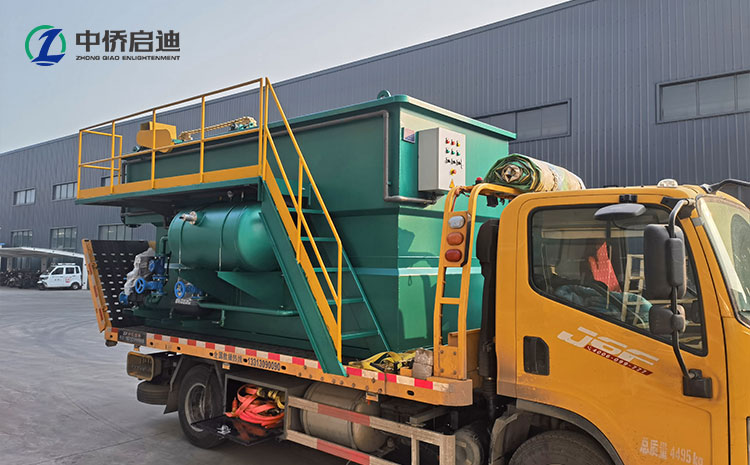

北京高效溶氣氣浮機裝置
（3）整流沉淀氣浮的水處理裝置
高效氣浮的整體方案需運用整流沉淀氣浮水處理裝置。
目的是克服現有污水處理工藝和設備中的不足，將氣浮分離法和沉淀分離法（同向流斜板沉淀）有效結合縮短工藝流程、將密度與水相近且懸浮物沉降性能較差的懸浮物質，和密度大于水且懸浮物沉降性能較好的懸浮物質同時除掉，無二次污染，易于操作的整流沉淀氣浮水處理裝置。整流沉淀氣浮水處理裝置，其特征是由池體、鏈板式刮渣機構、同向流斜板組件、水位控制板、微氣泡發生器、回流水泵和溶氣釋放器組成。池體和微氣泡發生器通過管道連接在一起；池體二側分別設置有污水進口和清水出口；反向鏈板式刮渣機構固定在池體頂部，水位控制板安裝在池體一側的頂部，同向流斜板組件安裝在固定于池體中部的支撐架上，溶氣釋放器安裝在靠近污水進口處的池體下部。
